Описание продукта

номер части	HMK-003-МС и ФК
Серии	Гибкая и комбинированная клеммная колодка HM
Тип разъема	HDC
соединитель	модуль
Вид разъема	Мужчина и женщина
Количество пинов	3
Mating Cycle (Механическая рабочая жизнь)	> = 500
Минимальная величина рабочей температуры	-40⁰C
Максимальная рабочая температура	+ 125⁰C
Метод прекращения	Обжимной терминал
Текущий А	40
Напряжение V	400 - 690
Номинальное импульсное выдерживаемое напряжение, кВ	6
Степень загрязнения	III
Степень защиты IP	IP20 без корпуса, IP65 / IP66 / IP68 / IP69 с корпусом
Характеристики в соответствии с EN 61984	40А 400 / 690В 6кВ 3
Сопротивление изоляции	≥ 10 ГОм
Контактное сопротивление	≤ 0,3 мОм

Характеристики в соответствии с EN 61984:
(40А 400/690 В 6 кВ 3)
- след 1 модуль
- для максимальной токовой нагрузки, см. раздел кривой нагрузки вставки

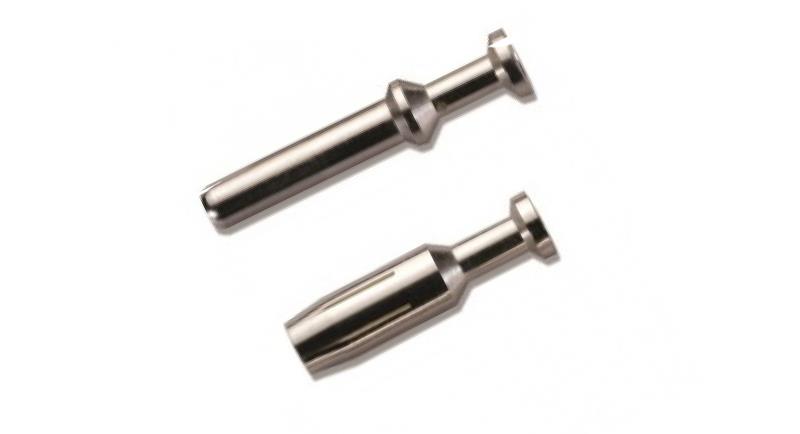

- инструкции по обжиму контактов см. в разделе «Обжимной инструмент» (контакты 40A, серии CCSM и CCSF)
Модульные вставки должны быть установлены в подходящих рамах, которые, в свою очередь, устанавливаются в традиционные корпуса или опоры панели COB.
