информация о продукте

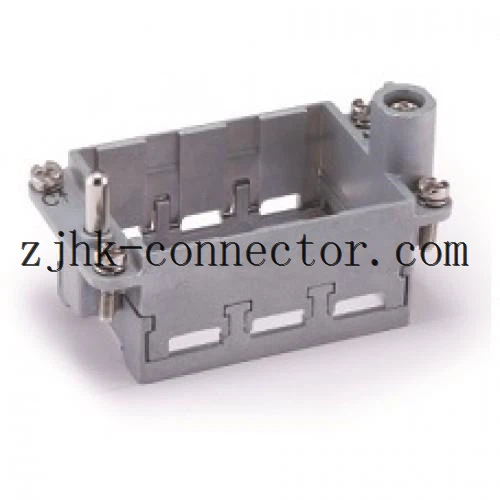

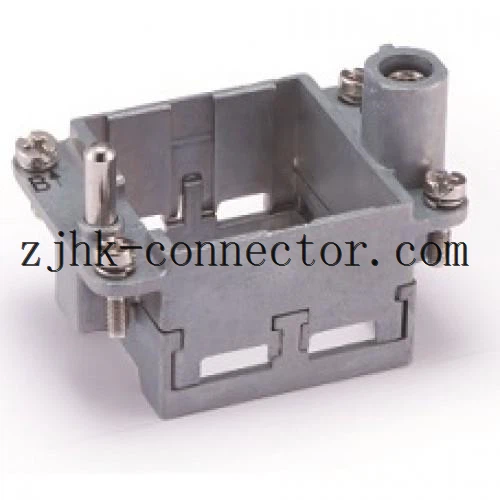

Модульные рамы ZJHK
Система заземления согласно VDE
Литая цинковая конструкция
Шарнирно-сочлененная рама (кроме изделия типа 1 - одна деталь)
AB, AB, AC, AC, AD, AD, AF и AF ориентация доступны в зависимости от требований 2, 3, 4 или 6 вставного модуля
Брачные циклы ≥500
Для использования в стандартных колпаках и кожухах также, шарнирно-сочлененная рама ZJHK может сочетаться с Harting, ILME, TE.
Пол | Мужской женский |
Тип Аксессуара | Рамка |
Диапазон | Хан Модульные рамы |
Серии | HE-Modular |
Для использования с | Стандартные капюшоны и корпуса ZJHK |
Описание аксессуара | A ... B, A ... C, A ... D, A ... F |
для 2,3,4 или 6 модулей | |
Размер | 6B, 10B, 16B, 24B |
Предельная температура | -40 ... + 125 ° С |
Брачные циклы | ≥ 500 |
материал | Литой цинк |
RoHS | соответствует освобождению |
Размер упаковки | 2 |
Вес нетто | 110г |
ZJHK HM® Modular
Модульная система (ZJHK-HM) обеспечивает соединение сигналов, питания, пневматики, коаксиального кабеля и Ethernet в одном разъеме в индивидуальном порядке.
Они, в свою очередь, могут быть установлены на стандартные корпуса ZJHK®. Система допускает различные конфигурации вставок в пределах одного разъема в сборе. Модульная система ZJHK разработана с учетом конкретных требований отдельных клиентов и обеспечивает гибкость при рассмотрении соединений для сигнальных, силовых и пневматических линий, когда требуется решение с одним разъемом. Помимо качества обжимного разъема, правильный выбор сборки Инструмент является основным элементом надежного соединения. ZJHK предлагает соответствующие обжимные инструменты для различных уровней автоматизации для всех разъемов.
Схема установки и демонтажа модуля
