Полная линейка прочных промышленных прямоугольных разъемов ZJHK для 32-полюсных систем.
Вставки серии E - 32 полюса + земля
• 16 А макс - 600 В
Технические данные
Серии | ZJHK - ОН |
Пол | Мужчина и женщина |
Количество пинов | 32+ |
Общее количество пинов | 24 + PE |
соединение | Винты |
Тестовый ток | 16 А |
Номинальное напряжение | 500 В переменного тока |
Сечение сердечника (мин.) | 0,14 мм² |
Поперечное сечение сердечника (макс.) | 2,5 мм² |
Цвет вставок | Серый |
Ведущий контакт (ЧП) | да |
Szie | H32B |
Тип | Гнездо вставки |
Особые возможности | Продолжая маркировку 1-16 и 17-32 |
Основной тип | прямоугольный |
Обе детали должны быть заказаны. Диапазон проводников: | 26 - 14 AWG |
сертификация | ISO9001, CE, CCC, SGS, RoHS, UL |
Основные моменты и детали
Описание типа производителя: HE-032-M & F
Доставка
Корпус поставляется без контактных вставок.
Комментарии
Контактные вставки могут быть привинчены к верхней / нижней части корпуса по желанию. При подключении 6/10/16/24/32/48-контактные версии соответствуют классу защиты IP 55; После этого устанавливается защита корпуса в классах защиты IP 65 и 68.

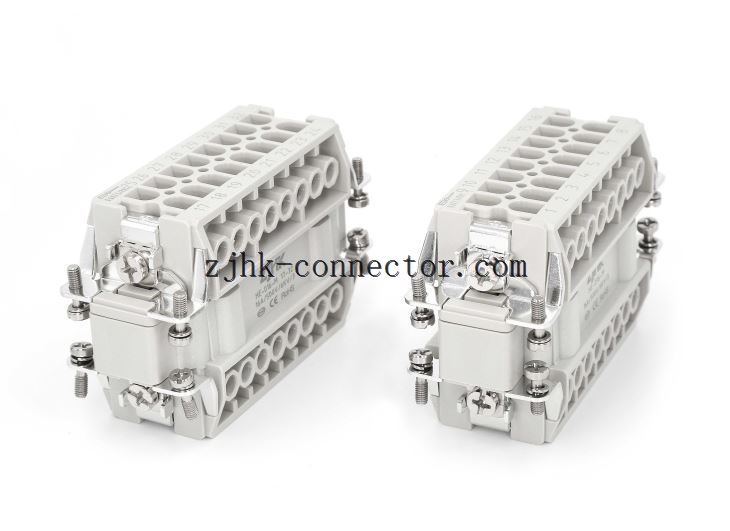

Вставка ZJHK HE для силового разъема 16 A
От Haoke эта вставка серии HE предназначена для использования в сборках силовых разъемов на 16 А. Благодаря 32 позициям эта вставка имеет прочное винтовое соединение для проводов сечением до 14 AWG. Вставка совместима только с соответствующими компонентами разъема питания HE размером 32B.
Оснащенный соединительными винтами M3, охватываемая вставка легко встраивается в корпуса HE, собираясь в надежный и прочный разъем питания для тяжелых условий эксплуатации.
Особенности и преимущества
32-полюсный мужской и женский вкладыш
Винтовое соединение от 26 AWG до 14 AWG
Совместим с корпусом и капюшоном размером 32B
Номинальная до 16 А и 500 В
Механический срок службы ≥ 500 циклов сопряжения
Контактное сопротивление ≤ 3 мОм
Эти разъемы специально разработаны для использования в особо тяжелых условиях работы. Предназначен в основном для машиностроения и машиностроения, технологий MSR, систем освещения сцены и освещения и автомобильной промышленности. Разъем выполнен с алюминиевым корпусом и контактной вставкой (мужской или женский).
