Быстрый референс:

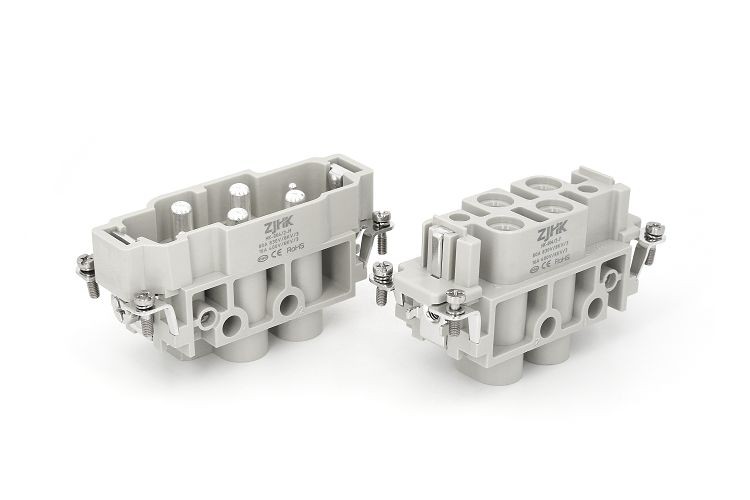

Вставки, винт прекращения, мужчины / женщины, поликарбонат (PC), RAL 7032 (галечный серый), Рейтинговый ток: 80 A, Размер: 16 B, Контакты: 4, No 2 дополнительных контактов сигнала, Дирижер поперечного сечения: 1,5 ... 16 мм2, 0,5 ... 2,5 мм2 Сигнал, Медный сплав, Серебряный покрытием
Категории | Вставка |
Серии | Комбинация «ЯХК-ХК» |
Идентификации | HK 4/2 (мужчина/женщина) |
Метод прекращения | Прекращение винта |
Гендерного | Мужчина/женщина |
Размер | 16B |
Количество контактов | 4 |
Дополнительные контакты | 2 дополнительных контакта сигнала |
Контакт PE | Да |
Дирижер поперечного сечения (Власть) | 1.5 ... 16 мм2 |
Дирижер поперечного сечения (Сигнал) | 0.5 ... 2,5 мм2 |
Рейтинговый ток (Мощность) | 80Amp |
Оценка напряжения (мощность) | 830 V |
Оцененное импульсное напряжение (Мощность) | 8 кВ |
Рейтинговый ток (сигнал) | 16 A |
Оценка напряжения (сигнал) | 400 В |
Оценка импульсного напряжения (сигнал) | 6 кВ |
Степень загрязнения | 3 |
Устойчивость к изоляции | >1010 Ω |
Контактное сопротивление | ≤ 0,3 м |
Контактное сопротивление, область сигнала | ≤ 1 м |
Длина зачистки (Власть) | 14 мм |
Длина зачистки (сигнал) | Сигнал 7,5 мм |
Ограничение температуры | -40 ... |
Циклы спаривания | ≥ 500 |
«JHK-Com® сигнал и сила (crimp и винт)
Эти вставки для ®-Com доступны в текущих рейтингах от 10A до 100A. Они предназначены для использования, как правило, с капюшонами и жилыми домами;
Как женские, так и мужские вставки безопасны для пальцев и могут быть использованы во многих различных приложениях.
Сочетание очень компактного размера и защиты пальцев женщин и мужчин делает новую вставку жизнеспособной альтернативой круглым разъемам IEC EN60309 для многих приложений.
