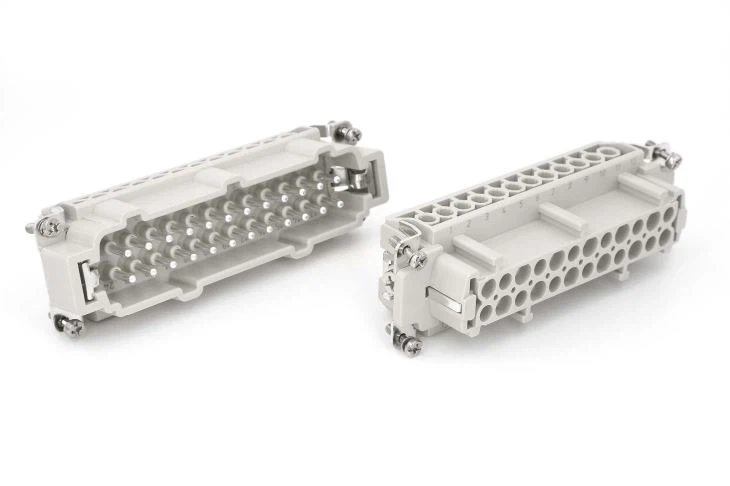

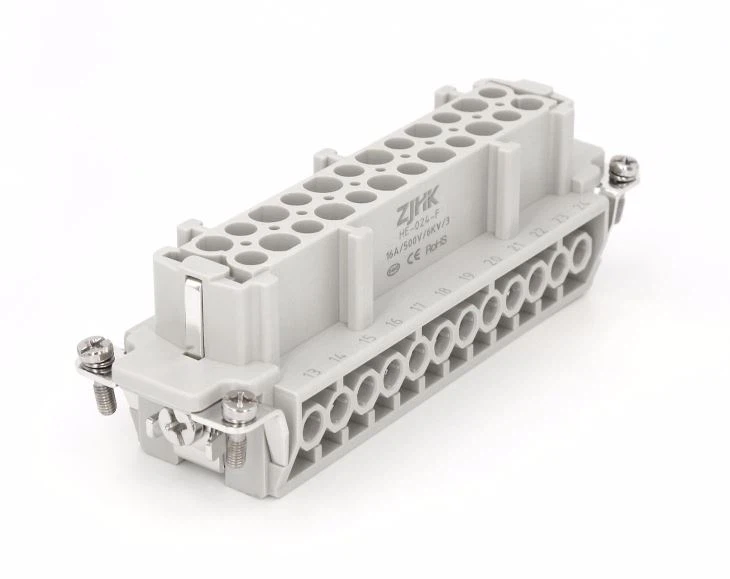

Особенности продукта
Серия: HE-024, Пол: Мужской и Женский, Винтовое соединение, уровень защиты: IP65 (работа с корпусом и крышкой, размер: 24B, Медный сплав, Посеребренный
Номер заказа: 09330242601 （HE-024-M）; 09330242701 (HE-024-F)
UL: E511021
Коммерческие данные
package_quantity | 1 |
Способ подключения | Винтовое соединение |
Момент затяжки | 0,5 Нм |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Количество позиций | 24+PE |
Механическая рабочая жизнь - циклы спаривания | ≥ 500 |
Размер | H24B |
Сечение проводника | 0,14 мм² ... 2,5 мм² |
Поперечное сечение подключения AWG | 26 ... 14 |
Длина зачистки отдельного провода | 7мм |
Подключение | Разъемы можно активировать только при отсутствии нагрузки / напряжения. |
Температура окружающей среды (работа) | -40 ° C ... 125 ° C (включая нагрев контактов) |
Класс воспламеняемости по UL 94 | V0 |
Контактный материал | Медный сплав |
Материал контактной поверхности | Силивер покрытие |
Электрические характеристики | |
Номинальное напряжение (III / 3) | 500 V |
Номинальное импульсное напряжение | 6 кВ |
Номинальный ток | 16 A |
Сертификация обеспечивает | CE, RoHS, UL, cUL |
ZJHK®HE 024 Pin Обычно используется для соединений различного механического оборудования. Например: роботы, автоматика оборудования, краны, шкафы управления, горячеканальные системы, шкафы управления горячими литниками, жгуты проводов и т. Д.
n в сочетании с металлическим корпусом ZJHK®, уплотнительным и фиксирующим механизмом защищает соединение от внешних воздействий, таких как механические удары, инородные тела, влажность, пыль, вода или другие жидкости, такие как чистящие и охлаждающие средства, масла и т. д.
Как мы контролируем качество?
Этапы проверки готовых пластиковых деталей следующие:
Шаг 1. Проверьте модель продукта:
①: Сначала проверьте, соответствует ли реальный продукт модели, соответствующей карте процесса;
Шаг 2: Проверьте штыри и охват:
①: Проверьте, правильно ли установлены штыревой и охватывающий штифты, верхний и нижний штифты, недостающие штифты, протечки меди (и эксцентриситет шрапнели) и т. Д .;
Шаг 3: Проверьте печать на поверхности:
①: Избегайте обратной печати продуктов: (пожалуйста, обратитесь к образцам или чертежам) Сначала возьмите образцы или чертежи соответствующей модели продукта и проведите проверку соответствия продуктов, которые необходимо проверить, и убедитесь, что они верны, и затем переместите их в Test the product по направлению. Визуально наблюдайте, является ли печать с обеих сторон однородной и четкой, на расстоянии 20-40 см от проверяемого объекта, внимательно проверьте каждую позицию глазами и прикрепите шрифт и размер шрифта, обратите особое внимание на то, есть ли явление пропущенного набора текста , положение меняется, неясно В отличие от других нежелательных явлений;
Шаг 4: Проверьте винты:
①: проверьте, правильно ли закручены винты, отсутствуют ли они, отсутствуют ли материалы, повреждены, почернели и другие нежелательные явления; (обратите внимание, находится ли установочное положение винта заземления в положении plastic пластмассовой детали);
② ： Определите, был ли винт установлен на медный штифт, если разница в высоте бокового винта слишком велика, его следует выбрать и переработать; (винт легко отвалится, если винт не установлен на место)
Шаг 5: Проверьте штамповку пластиковых деталей:
①: проверьте, не обжаты ли перфорированные детали на месте, не деформированы ли они, отсутствуют ли материалы, утечка меди на поверхности и другие плохие явления;
Шаг 6: Проверьте внешний вид пластиковых деталей:
①: Проверьте, нет ли недостатка материалов, разницы в цвете, усадки, черной поверхности, грязи, масляных пятен и т.д. на поверхности (внутренней) пластиковых деталей;
Шаг 7: Проверьте размер пластиковых деталей: (проверьте по размеру чертежа)
Проверьте несколько важных размеров продукта, не превышайте стандартные допуски на размер;
Шаг 8: Окончание проверки:
Наша миссия - строго контролировать качество и предоставлять клиентам более эффективные решения.
ВОПРОСЫ-ОТВЕТЫ:
1.
Q: вы мануфактура или торговая компания?
A: Мы мануфактура в Вэньчжоу, провинция Чжэцзян, Китай.
2.
Q: Какой у вас материал для вставок?
О: Чтобы гарантировать качество продукции, мы используем импортный материал SABIC 3412 для литья под давлением.
3.
В: Есть ли у вас какой-нибудь агент?
О: Да, для нас большая честь пользоваться услугами корейских и итальянских (северных) клиентов, и мы подписали агентское соглашение.
4.
В: в чем ваше преимущество по сравнению с Harting 、 ILME TE （SIBAS） 、 Weidmuller?
О: Наша HDC может идеально заменить Harting, ILME, TE （SIBAS）, большинство клиентов, которые использовали эту марку раньше, после испытаний выбирают нас. Кроме того, наша цена ниже, чем у Harting, на 40-50%.
5.
В: Можно ли использовать вашу мужскую деталь HDC, соответствующую женской детали Harting? Или женская часть соответствует мужской части.
A: Проклятие, мы можем идеально подобрать Хартинга.
