Краткие сведения о продукте

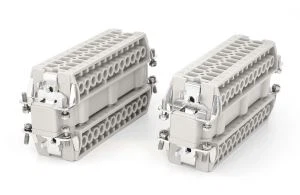

Han EE 16B с 32 контактами + земля
Han EE мужские и женские вставки для получения обжимных контактов: 32 контакта + PE
Обжимные контакты заказываются отдельно.
Серия обжима ZJHK® EE 16A
Эти вставки ZJHK® HEE рассчитаны на 16А. Они предназначены для использования с кожухами и кожухами, содержащимися в диапазонах 5, 6, 7 и 8. Эти кожухи и кожухи связаны с определенным числовым идентификатором ZJHK «Размер». См. Таблицу «совместимости» для получения подробной информации об этих отношениях, а также количество запасных частей кожухов и корпусов, которые являются типичными для каждого диапазона.
Технические данные
содержание | 1 шт) |
Номер детали производителя | 09320463001 и 09320463101 |
Тип продукта | Контактная вставка |
Серия разъемов | НЕЕ |
Количество пинов | 32 |
Тип конфигурации контактов | 32 + PE |
случай | размер H16B |
Электрический монтаж | Обжимной терминал |
Текущий рейтинг | 16А |
Номинальное напряжение | 500В |
Сопротивление изоляции | ≥1010Ω |
Покрытие контакта | Серебряное покрытие |
Рабочая Температура | -40 ... 125 ° C |
Рейтинг воспламеняемости | UL94V-0 |
Материал изолятора | поликарбонат |
Механическая прочность | 500cycles |
Контактный материал | медный сплав |
Размер провода | 26AWG ... 12AWG |
Сечение провода | 0,14 ... 4.0mm2 |
Рекомендуемая длина зачистки | 7.5mm |
Вставки в самозатухающие
термопластичный материал, армированный стекловолокном, одобрен UL, с предельной рабочей температурой от -40 ° C до + 125 ° C.
Для некоторых серий вставки в PPS (полифениленсульфид) могут быть
требуется для специального использования при температуре до 180 ° C.
сопутствующие товары
Заказать обжимные контакты отдельно
